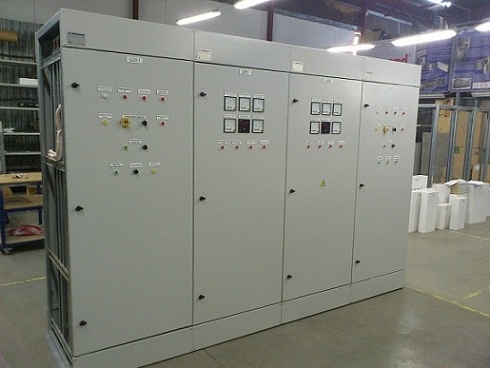

Щиты постоянного тока - ЩПТ

Щиты постоянного тока - (ЩПТ) предназначены для бесперебойного питания оперативных цепей управления, защиты, автоматики и сигнализации, электромагнитов коммутационных аппаратов, аварийного освещения электростанций, подстанций и других объектов энергетики. Щиты постоянного тока (ЩПТ) изготавливаются как по типовым схемам завода-изготовителя, согласованным с проектной организацией, так и по электрическим схемам и схемам общего вида, полученным от Заказчика.

Оборудование ЩПТ снабжено селективными устройствами защиты от токов короткого замыкания.

Функции ЩПТ

ЩПТ обеспечивает прием от выпрямительного агрегата (основное питание), либо от аккумуляторной батареи (резервное питание) и передачу постоянного напряжения на фидера отходящих линий.

Контроль в процессе работы:

тока заряда / разряда аккумуляторной батареи;
тока подзаряда аккумуляторной батареи;
тока выпрямительного агрегата;
уровня напряжения главной цепи;
сопротивления изоляции главной цепи;

Выдачу дискретных и аналоговых сигналов в систему управления технологическими процессами:

положение автоматических выключателей;
повышение или понижение уровня напряжения главной цепи;
предупредительный сигнал о снижении сопротивления изоляции главной цепи;
сигнал об аварийном снижении сопротивления изоляции главной цепи;
обрыв цепей питания и сигнализации.

На панелях шкафов ЩПТ предусмотрены средства измерения, выполненные на базе аналоговых либо цифровых приборов для контроля:

тока заряда / разряда аккумуляторной батареи;
тока выпрямительного агрегата;
напряжения на сборных шинах;
тока подзаряда аккумуляторной батареи;

Обеспечена возможность снятия с выходных клеммников щита дискретных и аналоговых сигналов в соответствии с таблицей 1 для последующей передачи их в автоматизированную систему управления технологическими процессами (АСУ ТП).

Щиты постоянного тока (ЩПТ) предусматривают следующие опции:

контроль тока подзаряда аккумуляторных батарей;
контроль тока разряда / заряда;контроль напряжения на сборных шинах ЩПТ;
контроль повышения, понижения напряжения на шинах секций ЩПТ;
контроль пульсаций напряжения на шинах ЩПТ;
автоматический контроль изоляции;
измерение сопротивления изоляции с выдачей предупредительных и аварийных сигналов при ее снижении до регулируемых значений уставок;
автоматический пофидерный контроль сопротивления изоляции отходящих линий с определением линии и выдачей аварийных сигналов;
световая сигнализация состояния оборудования щитов постоянного тока (ЩПТ);
формирование сигнала общей аварии щита и выдача его через «сухие» контакты.
